Дорожные измерения · РДУ КОНДОР

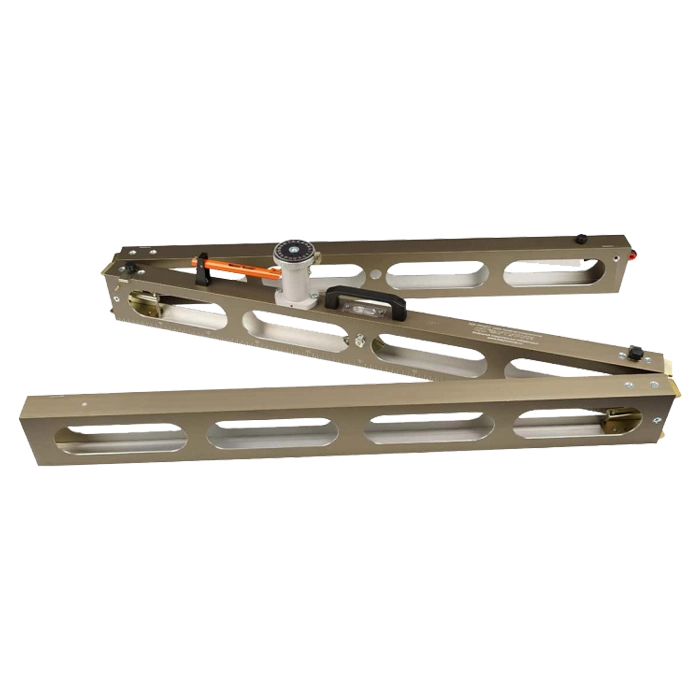

Контроль ровности дороги рейкой РДУ КОНДОР
Подготовка комплекта, раздельная запись просветов и уклонов, проверка единиц и журнал выездного контроля.
До выезда: определите, что именно измеряется
Просвет под рейкой, уклон поверхности и колейность — разные результаты. Перед работой зафиксируйте задачу, применяемую методику и схему контрольных точек. Нельзя автоматически называть любой зазор под рейкой глубиной колеи или использовать уклон как показатель ровности.
- Участок, направление движения, полоса и привязка точки.
- Вид контроля: просвет, продольный/поперечный уклон или другая геометрия.
- Методика, единицы и критерии оценки по документации объекта.
- Модель и номер рейки, комплектность, документы и ответственный оператор.
Подготовка комплекта на объекте
- Осмотрите рейку. Проверьте чистоту опорных граней, шарниры, крепления и комплект измерительных принадлежностей. Деформации и повреждения записывают до измерений.
- Соберите рабочую длину. Разложите три секции и закрепите соединения по инструкции. Люфт или неполная фиксация могут влиять на отсчёт.
- Подготовьте место. Уберите посторонние предметы, способные приподнять рейку, и обеспечьте предусмотренную организацию работ на дороге.
- Проверьте готовность измерительной системы. Пользуйтесь порядком проверки по паспорту своего исполнения. Проверка перед работой не заменяет метрологические документы.
Как не смешать результаты
Просвет под рейкой
Рейка задаёт опорную линию, клиновый промерник позволяет оценить зазор в выбранной точке. Положение рейки, число и расположение точек определяются методикой. Запишите все предусмотренные отсчёты, а не только максимальный.
Уклон
Механическая головка имеет шкалу в промилле. Сохраняйте единицу вместе с числом: 1 ‰ = 0,1 %; например, 20 ‰ = 2 %. Это преобразование единиц, а не допустимый уклон для любого участка.
Для колейности важны схема установки, опорные точки и предусмотренные методикой принадлежности. Не подменяйте этот контроль произвольным размещением рейки вдоль неровности.
Что записывать в журнал
| Привязка | Дата, объект, полоса, направление и точка измерения |
|---|---|
| Оборудование | Исполнение, заводской номер, применённый промерник и документы |
| Условия | Подготовка поверхности, условия проведения и замечания |
| Метод | Документ, схема установки, точки отсчёта и единицы |
| Результат | Отдельные значения, расчёт по методике, критерий оценки |
| Прослеживаемость | Оператор, номер записи, фото привязки при необходимости |
Повторный контроль выполняют по сопоставимой схеме. Если рейка переставлялась или условия изменились, это отмечают отдельно: иначе два числа могут относиться к разным измерениям.
Комплект для выездного контроля
Проверьте наличие рейки, клинового промерника, чехла и паспорта. Тип метрологического документа, срок его действия и соответствие конкретному экземпляру согласуют при заказе. Для закупки отправьте перечень измерений, требуемую методику, количество комплектов и город поставки.
Цена, фотографии и комплектация РДУ КОНДОР на Bolashaq
Организационный чек-лист не заменяет методику испытания и паспорт. Исполнение и параметры: карточка изготовителя Футурум.
Пример записи полевого контроля: число вместе с контекстом
Используйте журнал, принятый на вашем объекте. Ниже — организационный пример структуры записи, а не готовый протокол испытания или норматив допуска.
| Поле | Что зафиксировать | Почему это важно |
|---|---|---|
| Привязка | Объект, полоса, направление, пикет или другая принятая координата | Позволяет найти то же место при повторном контроле |
| Установка рейки | Продольная или поперечная, схема опор и точки отсчёта | Результаты разных схем нельзя сравнивать автоматически |
| Измеренная величина | Просвет в мм или уклон в ‰; отдельная графа для каждой величины | Исключает смешение геометрических показателей |
| Основание оценки | Методика и критерий из документации объекта | Само число без критерия не означает приёмку покрытия |
| Прослеживаемость | Дата, оператор, номер рейки, замечания и фото при необходимости | Связывает результат с оборудованием и условиями измерения |
Пример пересчёта единиц: запись «уклон 20 ‰» соответствует 2 %. Это только перевод единиц. Делать вывод «соответствует требованиям» можно после сравнения с критерием конкретного объекта.
Когда проверить установку и повторить отсчёт
- Под опорной гранью обнаружены камень, налипший материал или другой посторонний предмет.
- Соединение секций не зафиксировано либо рейка сместилась между отсчётами.
- Не записаны направление установки, единица или положение контрольной точки.
- Повторный результат получен по другой схеме: его следует обозначить отдельно, а не подменять первоначальную запись.
Порядок повторных измерений, обработки и оценки берите из принятой методики. Этот чек-лист помогает организовать работу, но не устанавливает допустимые отклонения покрытия.
Ровность и несущая способность — отдельные задачи
Рейка нужна для геометрии поверхности. Реакцию дорожной конструкции на нагрузку изучают другим оборудованием: дефлектометр падающего груза TBTFWD-NJ-M и обследование дорожной одежды. Для комплексного обследования согласуйте обе задачи в программе работ.
Вопросы дорожной лаборатории
Любой просвет под рейкой — это глубина колеи?
Нет. Название результата зависит от схемы измерения и выбранной методики. Произвольный зазор нельзя автоматически записывать как колейность.
Можно ли одной рейкой оценить прочность дороги?
Рейка контролирует геометрию. Для оценки несущей способности и свойств материалов нужны соответствующие методы и оборудование.
Что отправить для заказа комплекта РДУ-Кондор?
Укажите задачи выездного контроля, применяемую методику, количество комплектов, требования к документам и город доставки. Предложение и фотографии товара доступны в карточке Bolashaq.
Где купить рейку для выездной лаборатории
После выбора схемы контроля подготовьте заявку на рейку: укажите количество, город получения и перечень необходимых документов. Для выездной лаборатории согласуйте состав комплекта и порядок проверки прибора перед работой.
Цена РДУ-Кондор — 560 000 ₸. Купить дорожную рейку в Алматы и согласовать доставку по Казахстану можно через Bolashaq Trade Group или действующую карточку BQLab.
Состав предложения и вид метрологического документа проверяйте в выбранной карточке и счёте: поверка и калибровка не являются одним и тем же документом.
